Paslanmaz Çelik Çift Yüksüklü Dişi Bağlantı Parçaları

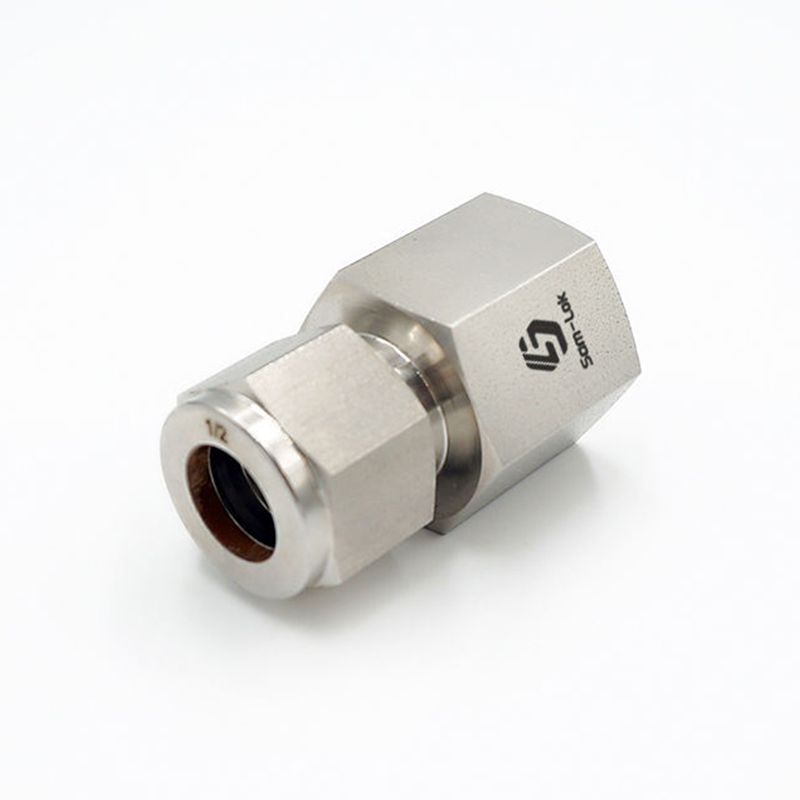

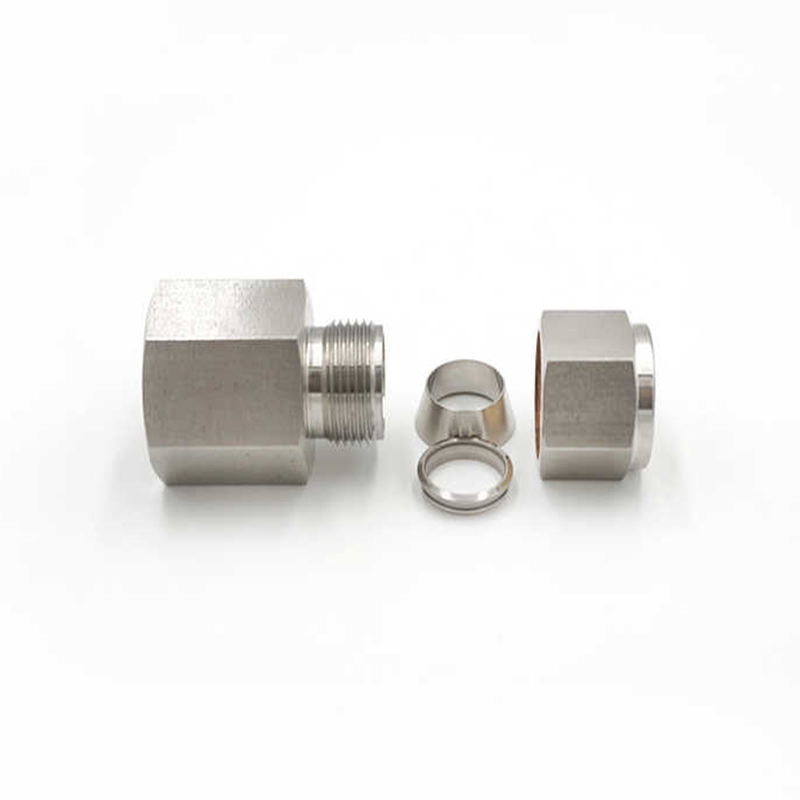

Paslanmaz Çelik Çift Yüksüklü Dişi Rakor, hidrolik, pnömatik ve endüstriyel boru sistemlerinde güvenli, sızdırmaz bağlantılar için tasarlanmış, yüksek performanslı, hassas mühendislik ürünü bir bileşendir. Çift yüksüklü bağlantı tipini kullanır. Bu tasarım, somun tarafından sıkıştırıldığında sıkı, sızdırmaz bir conta oluşturan iki halkadan (dış halka ve iç halka) oluşur. Yüksükler boruyu her iki taraftan sıkıştırarak bağlantının basınç ve sıcaklık dalgalanmaları altında bile sağlam kalmasını sağlar. İç halka birincil contayı sağlar ve sızıntıyı önlemek için boruyu somuna doğru sıkar; dış halka ikincil bir conta oluşturur ve bağlantıyı daha da güçlendirerek bağlantı parçasının genel gücünü artırır; Bu konektörün dişi dişli tasarımı, çeşitli boru boyutları ve dişli standartları için esneklik sağlayarak, dişi dişli bileşenler gerektiren sistemlere kolayca entegre edilebilir. Dişi dişler, contanın bütünlüğünden ödün vermeden verimli montaj ve sökme işlemine olanak tanır.

Bize Ulaşın

ÖNCEKİ: Paslanmaz Çelik Erkek Dirsek Sıkıştırma Borusu Bağlantı Parçaları SONRAKİ: Sonraki makale yok

Açıklama
Parametre

Açıklama

Malzeme: Paslanmaz Çelik

Teknik: Dövme Marka: SAM-LOK Bağlantı: çift yüksük ve dişi dişli

Şekil: Eşit Diş Tipi: Unf,NPT,BSPT Başlık Kodu: Altıgen

Dış Çap Boyutu: 1/16''-1'' ,3mm-25mm

Yapısı: rakor, dirsek, tee, çapraz, bölme, erkek veya dişi konnektör

Çalışma Basıncı: 3000- 6000psi

Orta: su, yağ, gaz, asit, baz vb.

Özel Muamele: yüksük sertliği tedavisi

Fındık Tedavisi: gümüş ekimi

Tüp Tedavisi: tamamen tavlanmış

İç Koni: ayna parlatma işlemi

Çalışma Sıcaklığı: -20 ila 200 santigrat derece

Parametre

T-Tüp Aşırı doz (içinde)	P-NPT Boyut	Temel Sıralama Sayı	Boyut, (mm) cinsinden
T-Tüp Aşırı doz (içinde)	P-NPT Boyut	Temel Sıralama Sayı	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0,93(23,6)	0,39(9,9)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,44(11,1)
1/16	1/8	FC-FT1-FN2	0,96(24,4)	0,41(10,4)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,56(14,3)
1/8	1/8	FC-F12-FN2	1.13(28.7)	0,41(10,4)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,56(14,3)
1/8	1/4	-FC-F12-FN4	1,32(33,5)	0,59(15,0)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,75(19,1)
3/16	1/8	-FC-F13-FN2	1,17(29,7)	0,41(10,4)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)
1/4	1/8	FC-FT4-FN2	1.23(31.2)	0,41(10,4)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,56(14,3)
1/4	1/4	-FC-FT4-FN4	1,41(35,8)	0,59(15,0)	060(15.2)	0,19(4,8)	0,56(14,3)	0,75(19,1)
1/4	3/8	-FC-FT4-FN6	1,48(37,6)	0,59(15,0)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,87(22,2)
5/16	1/8	FC-FT5-FN2	1,26(32,0)	0,41(10,4)	0,64(16,3)	16.3(6.4)	0,63(15,9)	0,56(14,3)
5/16	1/4	-FC-FT5-FN4	1,45(36,8)	0,59(15,0)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,75(19,1)
3/8	1/8	-FC-F16-FN2	1,29(32,8)	0,41(10,4)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,63(15,9)
3/8	1/4	-FC-FT6-FN4	1,48(37,6)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)
3/8	3/8	FC-F16-FN6	1,54(39,1)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,87(22,0)
3/8	1/2	FC-FT6-FN8	1,73(43,9)	0,78(19,8)	0,66(16,8)	0,28(7,1)	0,69(17,5)	1,06(27,0)
1/2	1/4	-FC-FT8-FN4	1,59(40,4)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,81(20,6)
1/2	3/8	-FC-F18-FN6	1,65(41,9)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,87(22,2)
1/2	1/2	FC-FT8-FN8	1,84(46,7)	0,78(19,8)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,06(27,0)
1/2	3/4	-FC-FT8-FN12	1,90(48,3)	0,81(20,6)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1.31(33.3)
5/8	1/2	-FC-FT10-FN8	1,84(46,7)	0,78(19,8)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)
3/4	1/2	-FC-FT12-FN8	1,84(46,7)	0,78(19,8)	0,96(24,4)	0,62(15,7)	1.13(28.6)	1,06(27,0)
3/4	3/4	-FC-FT12-FN12	1,90(48,3)	0,81(20,6)	0,96(24,4)	0,62(15,7)	1.13(28.6)	1.31(33.3)
7/8	3/4	-FC-FT14-FN12	1,96(49,8)	0,81(20,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1.31(33.3)
1	3/4	-FC-FT16-FN12	2.10(53.3)	0,81(20,6)	1.23(31.2)	0,88(22,4)	1,50(38,1)	1,37(34,9)
1	1	-FC-FT16-FN16	2,45(62,2)	1,00(25,4)	1.23(31.2)	0,88(22,4)	1,50(38,1)	1,63(41,3)
11/4	11/4	-FC-FT20-FN20	2,94(74,7)	1,00(25,4)	1,62(41,1)	1,09(27,7)	1,87(47,6)	2,13(54,0)
11/2	11/2	-FC-FT24-FN24	3,30(83,8)	1,09(27,7)	1,97(50,0)	1,43(36,3)	2,25(57,2)	2,37(60,3)

T-Tüp Aşırı doz (mm)	P-N PT Boyut	Temel Sipariş verme Sayı	Boyut, mm(inç)
T-Tüp Aşırı doz (mm)	P-N PT Boyut	Temel Sipariş verme Sayı	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28,7(1,13)	10,4(0,41)	12,9(0,51)	2,4(0,09)	12,0(0,47)	14,0(0,55)
3	1/4	FC-MT3-FN4	33,5(1,32)	15,0(0,59)	12,9(0,51)	2,4(0,09)	12,0(0,47)	19,0(0,75)
4	1/8	-FC-MT4-FN2	29,7(1,17)	10,4(0,41)	13,7(0,54)	2,4(0,09)	12,0(0,47)	14,0(0,55)
6	1/8	-FC-MT6-FN2	31,3(1,23)	10,4(0,41)	15,3(0,60)	4,8(0,19)	14,0(0,55)	14,0(0,55)
6	1/4	-FC-MT6-FN4	35,8(1,41)	15,0(0,59)	15,3(0,60)	4,8(0,19)	14,0(0,55)	19,0(0,75)
6	3/8	-FC-MT6-FN6	37,7(1,48)	15,0(0,59)	15,3(0,60)	4,8(0,19)	14,0(0,55)	22,0(0,87)
6	1/2	-FC-MT6-FN8	42,5(1,67)	19,8(0,78)	15,3(0,60)	4,8(0,19)	14,0(0,55)	27,0(1,06)
8	1/8	-FC-MT8-FN2	32,1(1,26)	10,4(0,41)	16,2(0,64)	4,8(0,19)	16,0(0,63)	15,0(0,59)
8	1/4	-FC-MT8-FN4	37,0(1,46)	15,0(0,59)	16,2(0,64)	6,4(0,25)	16,0(0,63)	19,0(0,75)
8	3/8	-FC-MT8-FN6	38,5(1,52)	15,0(0,59)	16,2(0,64)	6,4(0,25)	16,0(0,63)	22,0(0,87)
8	1/2	-FC-MT8-FN8	43,3(1,70)	19,8(0,78)	16,2(0,64)	6,4(0,25)	16,0(0,63)	27,0(1,06)
10	1/8	-FC-MT10-FN2	33,0(1,30)	10,4(0,41)	17,2(0,68)	4,8(0,19)	19,0(0,75)	15,0(0,59)
10	1/4	-FC-MT10-FN4	37,8(1,49)	15,0(0,59)	17,2(0,68)	7,9(0,31)	19,0(0,75)	19,0(0,75)
10	3/8	-FC-MT10-FN6	39,4(1,55)	15,0(0,59)	17,2(0,68)	7,9(0,31)	19,0(0,75)	22,0(0,87)
10	1/2	-FC-MT10-FN8	44,2(1,74)	19,8(0,78)	17,2(0,68)	7,9(0,31)	19,0(0,75)	27,0(1,06)
12	1/4	-FC-MT12-FN4	40,3(1,59)	15,0(0,59)	22,8(0,90)	7,9(0,31)	22.0(087)	22,0(0,87)
12	3/8	-FC-MT12-FN6	41,9(1,65)	15,0(0,59)	22,8(0,90)	9,5(0,37)	22.0(087)	22,0(0,87)
12	1/2	-FC-MT12-FN8	46,7(1,84)	19,8(0,78)	22,8(0,90)	9,5(0,37)	22.0(087)	27,0(1,06)
12	3/4	-FC-MT12-FN12	49,7(1,96)	20,6(0,81)	22,8(0,90)	9,5(0,37)	22.0(087)	35,0(1,38)
14	3/4	-FC-MT14-FN12	49,7(1,96)	20,6(0,81)	24,4(0,96)	11,1(0,44)	25,0(0,98)	35,0(1,38)
15	1/2	-FC-MT15-FN8	46,7(1,84)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)
16	3/8	-FC-MT16-FN6	41,9(1,65)	15,0(0,59)	24,4(0,96)	9,5(0,37)	25,0(0,98)	27,0(1,06)
16	1/2	-FC-MT16-FN8	46,9(1,85)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)
20	1/2	-FC-MT20-FN8	47,9(1,89)	19,8(0,78)	26,0(1,02)	11,9(0,47)	32,0(1,26)	30,0(1,18)
20	3/4	-FC-MT20-FN12	49,7(1,96)	20,6(0,81)	26,0(102)	15,9(0,63)	32,0(1,26)	35,0(1,38)
22	3/4	-FC-MT22-FN12	49,7(1,96)	20,6(0,81)	26,0(1,02)	15,9(0,63)	32,0(1,26)	35,0(1,38)
22	1	-FC-MT22-FN16	57,9(2,28)	25,4(1,00)	26,0(1,02)	18,3(0,72)	32,0(1,26)	41,0(1,61)
25	3/4	-FC-MT25-FN12	53,4(2,10)	20.6(081)	31,3(1,23)	15,9(0,63)	38,0(1,50)	35,0(1,38)
25	1	-FC-MT25-FN16	62,3(2,45)	25,4(1,00)	31,3(1,23)	218(0,86)	38,0(1,50)	41,0(1,61)
