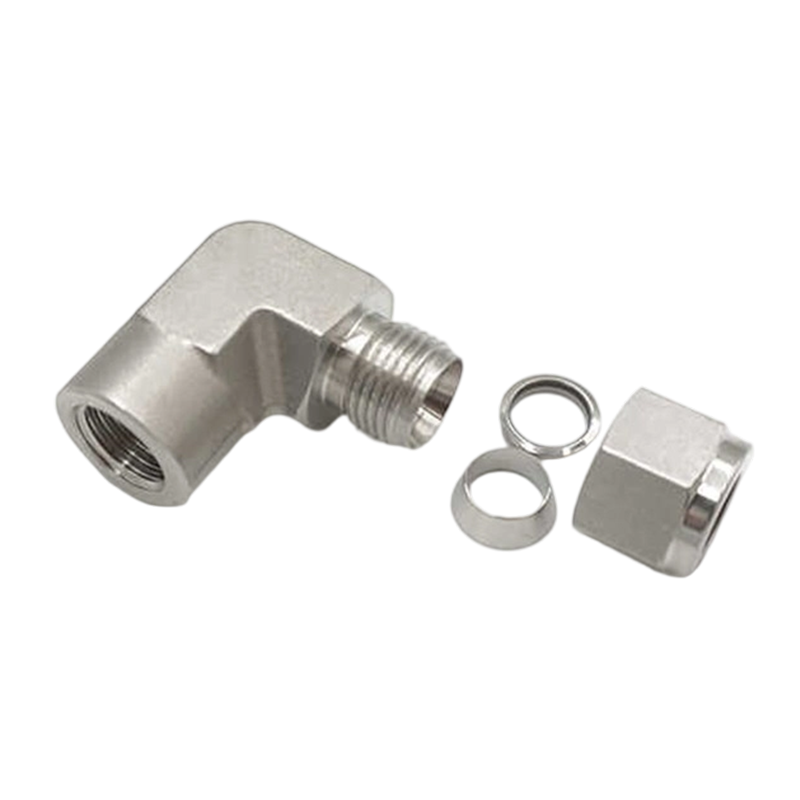

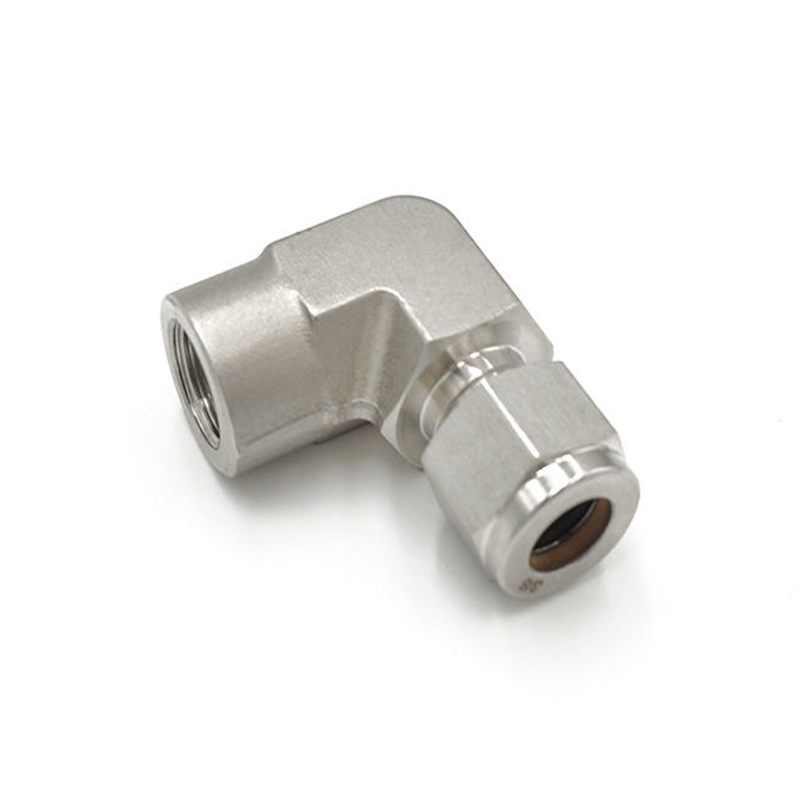

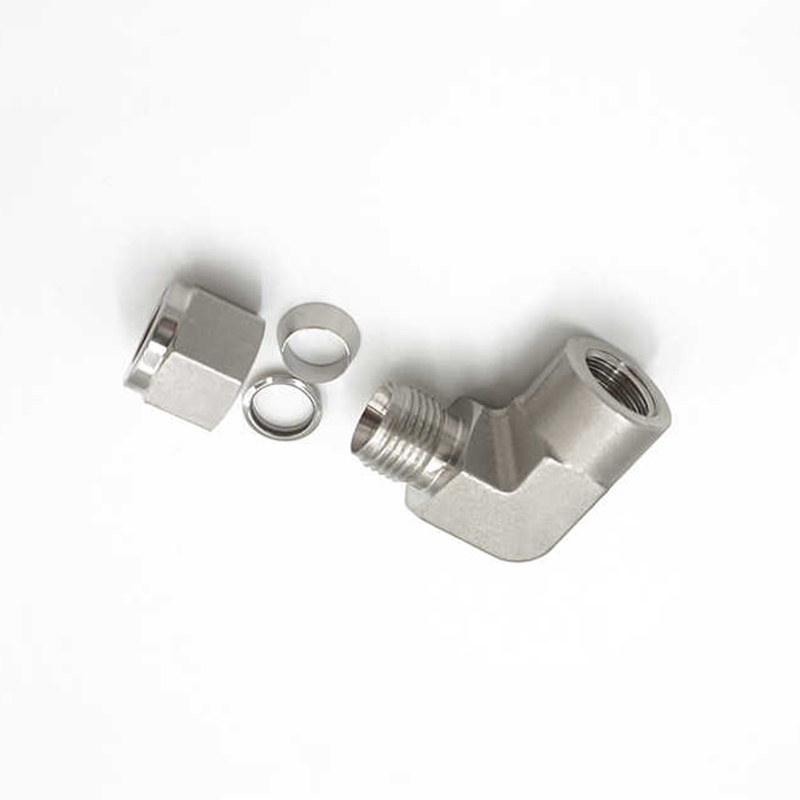

Paslanmaz Çelik Dişi Dirsek Sıkıştırma Borusu Bağlantı Parçaları

Üst düzey boru hattı bağlantı sisteminin önemli bir parçası olan Paslanmaz Çelik Dişi Dirsek Sıkıştırma Boru Bağlantı Parçaları, petrol, gaz, kimya, gıda işleme, ilaç ve diğer endüstriyel alanlarda yaygın olarak kullanılmaktadır. Son derece yüksek sızdırmazlık ve stabiliteye sahip, çift yüksüklü bağlantı ve dış dişli bağlantısının bir kombinasyonunu benimser. Çift yüksük tasarımı, boru hattı bağlantısını daha sağlam ve güvenilir hale getirir ve yüksek basınçlı çalışma ortamına dayanabilir. Yüksük bağlantısı, yüksük ile boru hattı arasındaki sıkı kombinasyon sayesinde boru hattı titreşimi veya basınç dalgalanmasından kaynaklanan gevşemeyi etkili bir şekilde önleyerek boru hattı sisteminin güvenliğini sağlar. Dış dişli bağlantısı, verimli kurulum ve sökme işlemini sağlamak için hassas işlenmiş bir dişli arayüzünü benimser. Dişli bağlantı daha yüksek tork sağlayabilir, sıkı bağlantı sağlayabilir ve sızıntıyı önleyebilir. Somun kısmı, korozyon direncini ve oksidasyon direncini geliştirebilen ve bağlantı sırasında sürtünmeyi azaltabilen gümüş kaplama ile işlenmiştir, böylece yüksek frekanslı kurulum ve sökme sırasında dişin aşınmaması veya deforme olmaması sağlanır.

Bize Ulaşın

ÖNCEKİ: Önceki makale yok SONRAKİ: Sonraki makale yok

Açıklama
Parametre

Açıklama

Malzeme: Paslanmaz Çelik

Teknik: Dövme Marka: SAM-LOK Bağlantı: çift yüksük ve dişi dişli

Şekil: Eşit Diş Tipi: Unf,NPT,BSPT Başlık Kodu: Altıgen

Dış Çap Boyutu: 1/16''-1'' ,6mm-16mm

Yapısı: rakor, dirsek, tee, çapraz, bölme, erkek veya dişi konnektör

Çalışma Basıncı: 3000- 6000psi

Orta: su, yağ, gaz, asit, baz vb.

Özel Muamele: yüksük sertliği tedavisi

Fındık Tedavisi: gümüş ekimi

Tüp Tedavisi: tamamen tavlanmış

İç Koni: ayna parlatma işlemi

Çalışma Sıcaklığı: -20 ila 200 santigrat derece

Parametre

T-Tüp Aşırı doz (içinde)	P-NPT BOYUT	Temel Sıralama Sayı	Boyut, (mm) cinsinden
T-Tüp Aşırı doz (içinde)	P-NPT BOYUT	Temel Sıralama Sayı	L	B	C	D	E	F	Lüks
1/16	1/16	-FE-FT1-FN1	0,71(18,0)	0,39(9,9)	0,34(8,6)	0,31(7,9)	0,05(1,3)	0,44(11,1)	0,56(14,2)
1/16	1/8	-FE-FT1-FN2	0,81(20,6)	0,41(10,4)	0,34(8,6)	0,31(7,9)	0,05(1,3)	0,56(14,3)	0,75(19,1)
1/8	1/8	-FE-FT2-FN2	0,97(24,6)	0,41(10,4)	050(12,7)	0,44(11,1)	0,09(2,3)	0,56(14,3)	0,75(19,1)
1/8	1/4	-FE-FT2-FN4	1,08(27,4)	0,59(15,0)	0,50(12,7)	0,44(11,1)	0,09(2,3)	0,69(17,5)	0,88(22,4)
3/16	1/8	-FE-FT3-FN2	1,00(25,4)	0,41(10,4)	0,54(13,7)	0,50(12,7)	0,12(3,0)	05(12.7)	0,75(19,1)
1/4	1/8	-FE-FT4-FN2	1,06(26,9)	0,41(10,4)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,56(14,3)	0,75(19,1)
1/4	1/4	-FE-FT4-FN4	1,17(29,7)	0,59(15,0)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,69(17,5)	0,88(22,4)
1/4	3/8	-FE-FT4-FN6	1,25(31,8)	0,59(15,0)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,81(20,6)	0,88(22,4)
1/4	1/2	-FE-FT4-FN8	1,36(34,5)	0,78(19,8)	0,60(15,2)	0,56(14,3)	0,19(4,8)	1,00(25,4)	1.12(28.4)
5/16	1/8	-FE-FT-FN2	1.13(28.7)	0,41(10,4)	0,64(16,3)	0,63(15,9)	0,25(6,4)	0,56(14,3)	0,75(19,1)
5/16	1/4	-FE-FT5-FN4	1,20(30,5)	0,59(15,0)	0,64(16,3)	0,63(15,9)	0,25(6,4)	0,69(17,5)	0,88(22,4)
3/8	1/8	-FE-FT6-FN2	1,20(30,5)	0,41(10,4)	0,66(16,8)	0,69(17,5)	028(7.1)	0,63(15,9)	0,75(19,1)
3/8	1/4	-FE-FT6-FN4	1.23(31.2)	0,59(15,0)	066(16.8)	069(17.5)	028(7.1)	069(17.5)	0,88(22,4)
3/8	3/8	-FE-FT6-FN6	1.31(33.3)	0,59(15,0)	0,66(16,8)	0,69(17,5)	028(7.1)	0,81(20,6)	0,88(22,4)
3/8	1/2	-FE-FT6-FN8	1,42(36,1)	0,78(19,8)	0,66(16,8)	0,69(17,5)	028(7.1)	1,00(25,4)	1.12(28.4)
1/2	1/4	-FE-FT8-FN4	1,42(36,1)	0,59(15,0)	0,90(22,9)	0,87(22,2)	0,41(10,4)	0,81(20,6)	0,88(22,4)
1/2	3/8	-FE-FT8-FN6	1,42(36,1)	0,59(15,0)	0,90(22,9)	0,87(22,2)	0,41(10,4)	0,81(20,6)	0,88(22,4)
1/2	1/2	-FE-FT8-FN8	1,53(38,9)	0,78(19,8)	0,90(22,9)	0,87(22,2)	0,41(10,4)	1,00(25,4)	1.12(28.4)
5/8	3/8	-FE-FT10-FN6	1,50(38,1)	0,59(15,0)	0,96(24,4)	1,00(25,4)	0,50(12,7)	0,94(23,8)	0,88(22,4)
5/8	1/2	-FE-FT10-AN8	1,57(39,9)	0,78(19,8)	0,96(24,4)	1,00(25,4)	0,50(12,7)	1,06(27,0)	1.12(28.4)
3/4	1/2	-FE-FT12-AN8	1,57(39,9)	0,78(19,8)	0,96(24,4)	1.13(28.6)	0,62(15,7)	1,06(27,0)	1.12(28.4)
3/4	3/4	-FE-FT12-FN12	1,76(44,7)	0,81(20,6)	0,96(24,4)	1.13(28.6)	0,62(15,7)	1,37(34,9)	1,25(31,8)
7/8	3/4	-FE-FT14-FN12	1,76(44,7)	0,81(20,6)	1,02(25,9)	1,25(31,8)	0,72(18,3)	1,37(34,9)	1,25(31,8)
1	3/4	-FE-FN16-FN12	1,93(49,0)	0,81(20,6)	1.23(31.2)	1,50(38,1)	0,88(22,4)	1,37(34,9)	1,25(31,8)
1	1	-FE-FT6-FN16	2.11(53.6)	1,00(25,4)	1.23(31.2)	1,50(38,1)	0,88(22,4)	1,69(42,9)	1,50(38,1)

T-Tüp Aşırı doz (mm)	P-NPT BOYUT	Temel Sipariş verme Sayı	Boyut, mm(inç)
T-Tüp Aşırı doz (mm)	P-NPT BOYUT	Temel Sipariş verme Sayı	L	B	C	D	E	F	Lüks
6	1/8	-FE-MT6-FN2	27,0(1,06)	10,4(0,41)	15,3(0,60)	14,0(0,55)	4,8(0,19)	12,7(0,50)	19,0(0,75)
6	1/4	-FE-MT6-FN4	29,8(1,17)	15,0(0,59)	15,3(0,60)	14,0(0,55)	4,8(0,19)	17,5(0,69)	22,4(0,88)
8	1/8	-FE-MT8-FN2	28,8(1,13)	10,4(0,41)	16,2(0,64)	16,0(0,63)	4,8(0,19)	14,3(0,56)	19,1(0,75)
8	1/4	-FE-MT8-FN4	30,6(1,20)	15,0(0,59)	16,2(0,64)	16,0(0,63)	6,4(0,25)	17,5(0,69)	22,4(0,88)
10	1/4	-FE-MT10-FN4	33,5(1,32)	15,0(0,59)	17,2(0,68)	19,0(0,75)	7,9(0,31)	20,6(0,81)	22,4(0,88)
10	3/8	-FE-MT10-FN6	33,5(1,32)	15,0(0,59)	17,2(0,68)	19,0(0,75)	7,9(0,31)	20,6(0,81)	22,4(0,88)
10	1/2	-FE-MT10-FN8	36,6(1,44)	19,8(0,78)	17,2(0,68)	19,0(0,75)	7,9(0,31)	25,4(1,00)	28,5(1,12)
12	1/4	-FE-MT12-FN4	36,0(1,42)	15,0(0,59)	22,8(0,90)	22,0(0,87)	7,9(0,31)	20,6(0,81)	22,4(0,88)
12	3/8	-FE-MT12-FN6	36,0(1,42)	15,0(0,59)	22,8(0,90)	22,0(0,87)	9,5(0,37)	20,6(0,81)	22,4(0,88)
12	1/2	-FE-MT12-FN8	38,8(1,53)	19,8(0,78)	22,8(0,90)	22,0(0,87)	9,5(0,37)	25,4(1,00)	28,4(1,12)
16	3/8	-FE-MT16-FN6	39,5(1,56)	15,0(0,59)	24,4(0,96)	25,0(0,98)	9,5(0,37)	27,0(1,06)	23,6(0,93)
16	1/2	-FE-MT16-FN8	39,5(1,56)	19,8(0,78)	24,4(0,96)	25,0(0,98)	12,7(0,50)	27,0(1,06)	28,5(1,12)
