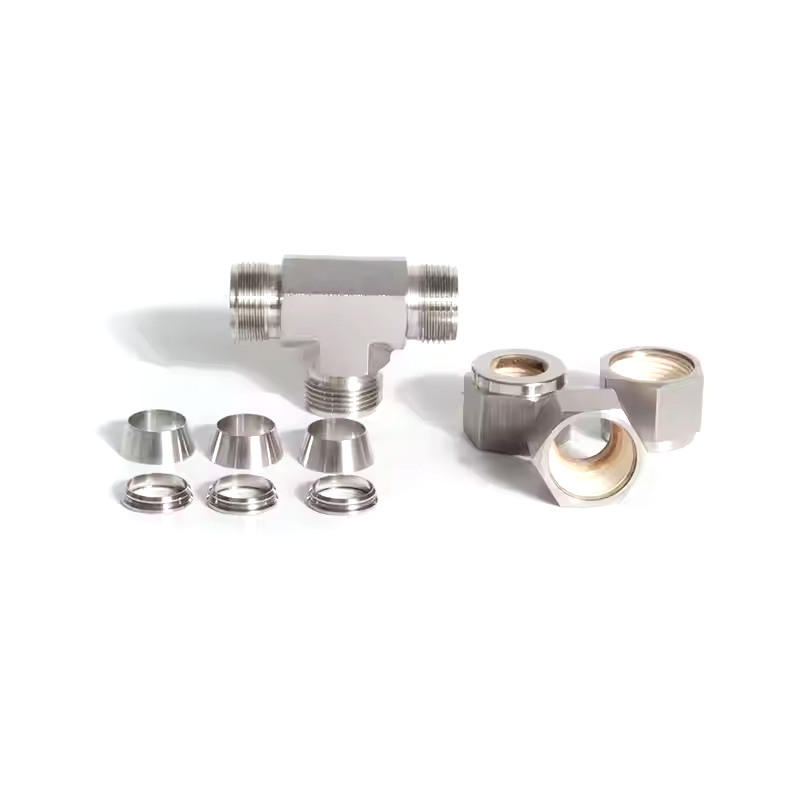

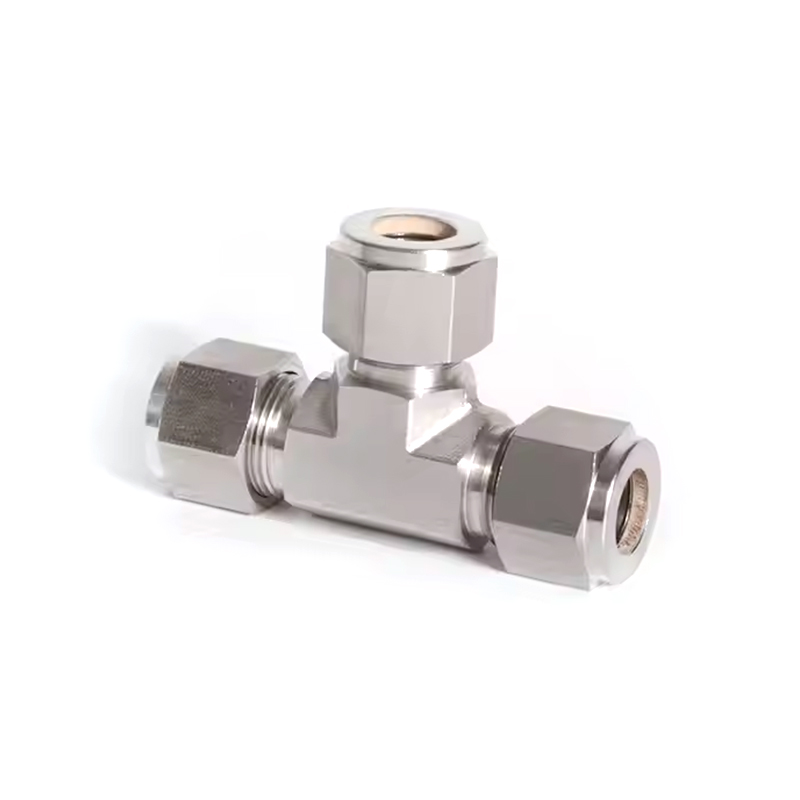

Paslanmaz Çelik Tee Birliği Sıkıştırma Boru Bağlantı Parçaları

Paslanmaz Çelik T Bağlantı Sıkıştırma Borusu Bağlantı Parçaları, üç boruyu tek bir bağlantı noktasına bağlayarak sıvı veya gaz akışının yeniden yönlendirilmesine olanak tanır. T bağlantı parçaları, su tedarik sistemleri, kimyasal reaktörler ve doğal gaz iletim boru hatları gibi akışı bölmenin veya birden fazla yönde bağlantı oluşturmanın gerekli olduğu birçok sistemde gereklidir. T şeklinin tasarımı, sıvı akışının dengeli kalmasını ve sistemin basınç altında bütünlüğünü korumasını sağlar. Bu bağlantı parçası, çok yönlü ve küçük ve büyük sistemler için uygun olan 1/16" ila 1" (3 mm ila 25 mm) arasında değişen bir dış çapa (OD) sahiptir. Geniş boyut yelpazesi, çeşitli boru boyutlarıyla uyumludur ve bağlantı parçasının çeşitli sıvı veya gaz dağıtım sistemlerine sorunsuz bir şekilde entegre edilebilmesini sağlar. 6000 psi'ye kadar çalışma basınçlarını karşılayacak şekilde tasarlanmıştır. Bağlantı parçası, güçlü basınç altında bile bütünlüğünü ve sızdırmazlığını koruyarak güvenli ve verimli çalışmayı garanti eder. Yüksek basınç derecesi aynı zamanda hidrolik sistemlerde ve yüksek basınçlı temizleme sistemlerinde kullanılmasına da olanak tanır.

Bize Ulaşın

ÖNV: Paslanmaz Çelik Çapraz Bağlantı Sıkıştırma Boru Bağlantı Parçaları SONRAKİ: Sonraki makale yok

Tanımlayın
Parametre

Tanımla

Teknik: Dövme

Tür: Birlik

Menşe Yeri: Jiangsu, Çin (Anakara)

Model numarası: Birlik Bağlantısı

Marka adı: SAM-LOK

Bağlantı: çift yüksük

Şekil: Tişört

Kafa Kodu: Altıgen

Dış Çap Boyutu: 1/16''-1'' ,3mm-25mm

Çalışma Basıncı: 6000psi'ye kadar

Orta: su, yağ, gaz, asit, baz vb.

Özel Muamele: yüksük sertliği tedavisi

Fındık Tedavisi: gümüş ekimi

Tüp Tedavisi: tamamen tavlanmış

İç Koni: ayna parlatma işlemi

Çalışma Sıcaklığı: -20 ila 200 santigrat derece

Parametre

T-Tüp Aşırı doz (içinde)	Temel Sipariş verme Sayı	Boyut, inç. (mm)
T-Tüp Aşırı doz (içinde)	Temel Sipariş verme Sayı	L	C	D	F	E
1/16	UT-FT1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
1/8	-UT-FT2	0,96(24,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
3/16	-UT-FT3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UT-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
5/16	-UT-FT5	1,17(29,7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
3/8	-UT-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UT-FT8	1,42(36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-UT-FT10	1,53(38,9)	0,96(24,4)	1,00(25,4)	1,00(25,4)	0,50(12,7)
3/4	-UT-FT12	1,57(39,9)	0,96(24,4)	1.13(28.6)	1,06(27,0)	0,62(15,7)
7/8	-UT-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UT-FT16	1,93(49,0)	1.23(31.2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
11/8	-UT-FT18	2.17(55.1)	1.23(31.2)	1,81(46,0)	1,69(42,9)	0,97(24,6)
11/4	-UT-FT20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
11/2	-UT-FT24	3,07(78,0)	1,97(50,0)	2,25(57,2)	2,00(50,8)	1,34(34,0)

T-Tüp Aşırı doz (mm)	Temel Sipariş verme Sayı	Boyut, mm(inç)
T-Tüp Aşırı doz (mm)	Temel Sipariş verme Sayı	L	C	D	F	E
2	-UT-MT2	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	1,7(0,07)
3	-UT-MT3	22.3(088)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4(0,09)
4	-UT-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4(0,09)
6	-UT-MT6	27,0(1,06)	15,3(0,60)	14,0(0,55)	12,7(0,50)	4,8(0,19)
8	-UT-MT8	29,9(1,18)	16,2(0,64)	16,0(0,63)	15,9(0,63)	6,4(0,25)
10	-UT-MT10	31,5(1,24)	17,2(0,68)	19,0(0,75)	17,5(0,69)	7,9(0,31)
12	-UT-MT12	36,0(1,42)	22,8(0,90)	22,0(0,87)	20,6(0,81)	9,5(0,37)
14	-UT-MT14	38,8(1,53)	24.4(096)	25.0(098)	25,4(1,00)	11,1(0,44)
15	-UT-MT15	38,8(1,53)	24.4(096)	25,0(0,98)	25,4(1,00)	11,9(0,47)
16	-UT-MT16	38,8(1,53)	24.4(096)	25.0(098)	25,4(1,00)	12,7(0,50)
18	-UT-MT18	38,8(1,53)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UT-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UT-MT22	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UT-MT25	49,1(1,93)	31,3(1,23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
28	-UT-MT28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21.8(086)
30	-UT-MT30	69,9(2,75)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-UT-MT32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-UT-MT38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
