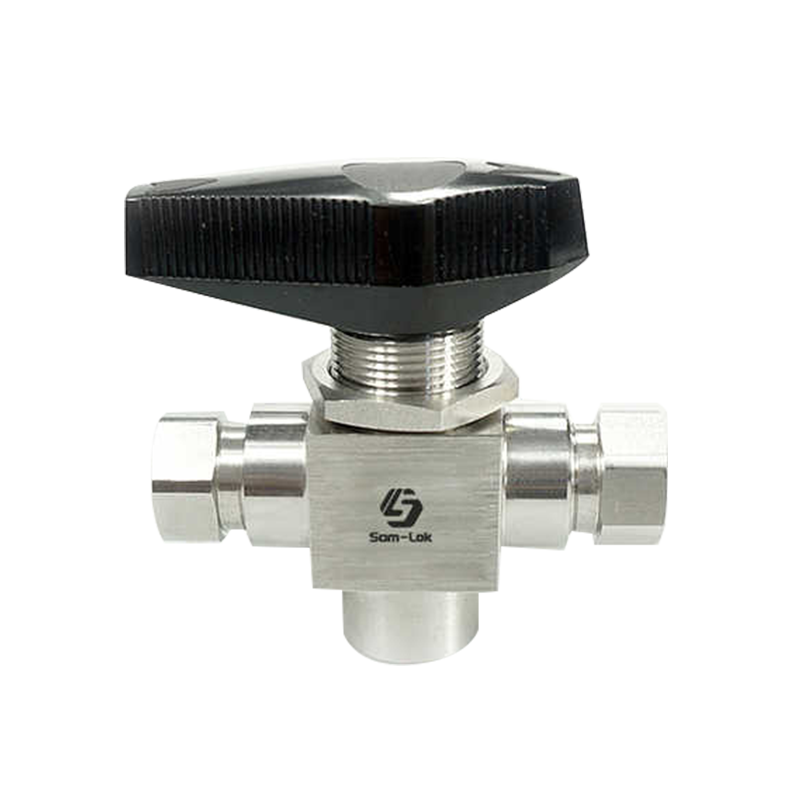

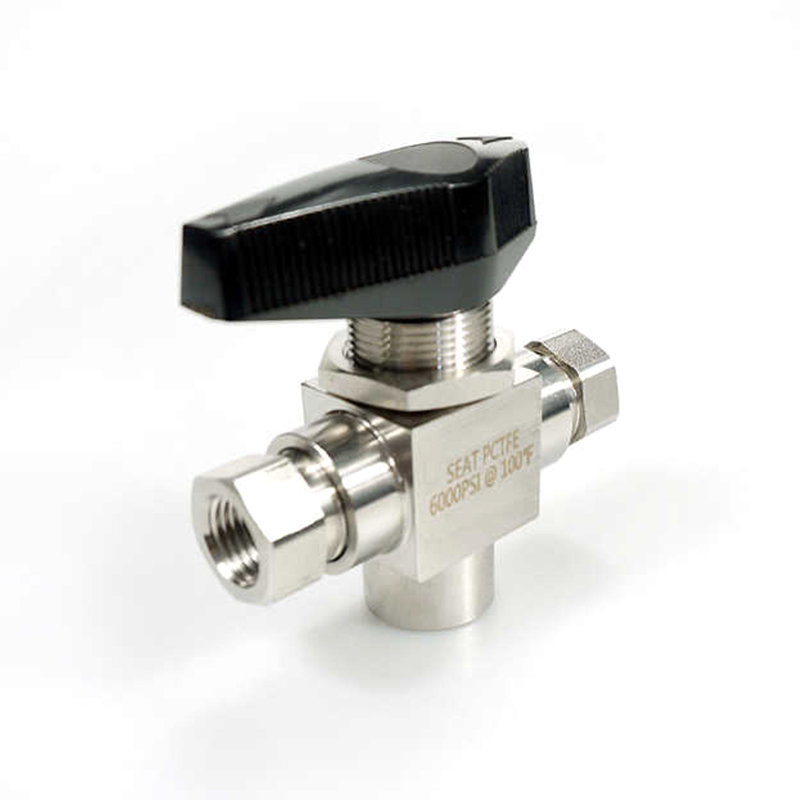

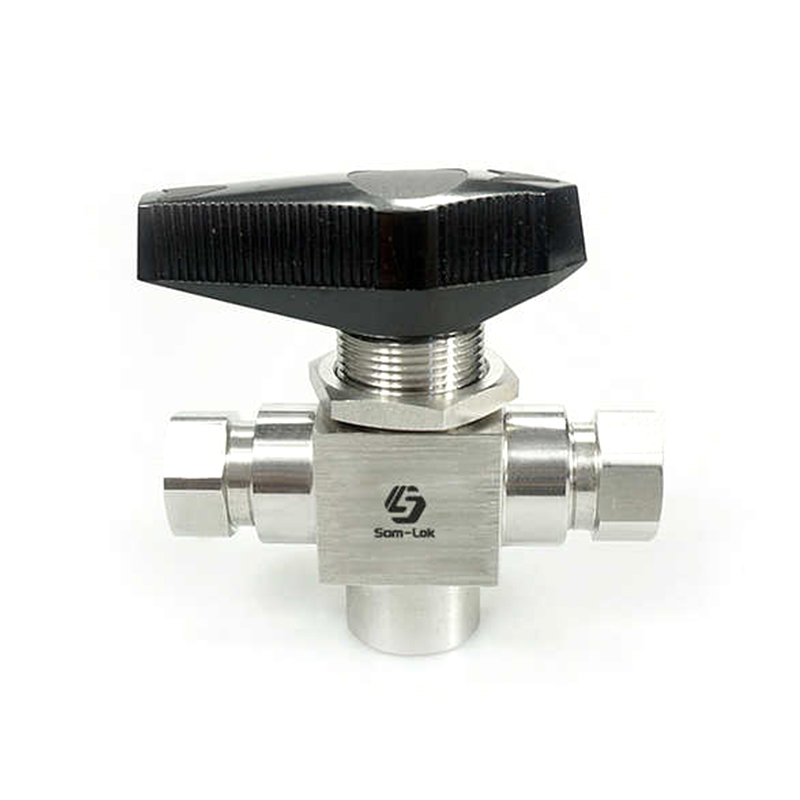

Paslanmaz Çelik Hidrolik Muylu Dişi Dişli Küresel Vana

Paslanmaz Çelik Hidrolik Muylu Dişi Dişli Küresel Vana, 10.000 psig'e (413 bar) kadar çalışma basınçlarına dayanacak şekilde tasarlanmıştır. Bu kadar yüksek basınçlara dayanabilen piyasadaki birkaç vanadan biridir. Özellikle petrol ve gaz üretimi, boru hattı taşımacılığı ve yüksek basınçlı hidrolik sistemler için uygundur. Bu uygulamalarda vanaların yüksek basınçlı ortamlarda güvenilir şekilde çalışmaya devam etmesi gerekir. Küresel vana, gelişmiş sızdırmazlık teknolojisi ve hassas işleme teknolojisini kullanır. Bu küresel vananın yay yüklü oturma halkası tasarımı, uzun süreli kullanımın neden olduğu aşınmayı etkili bir şekilde telafi edebilir. Zamanla, sürekli yüksek basınç ve yüksek sıcaklıkta çalışma nedeniyle küresel vananın sızdırmazlık yuvası aşınabilir ve bu da sızdırmazlık etkisini etkileyebilir. Bu tasarım, küresel vananın, oturma halkası aşınmış olsa bile sabit bir basıncı koruyabilmesini sağlar.

Bize Ulaşın

ÖNV: Paslanmaz Çelik Dövme Muylu Küresel Vana SONRAKİ: Sonraki makale yok

Tanımlayın
Parametre

Tanımla

●Çalışma basıncı: 10.000 psig'e (413 bar) kadar
●Çalışma sıcaklığı: -65 ila 450 °F (-54 ila 232°C)
●Aşınmayı telafi etmek için yaylı koltuk
●Yüksek basınç ve düşük basınç iyi sızdırmazlık performansına sahiptir
●Sapın alttan yüklenmesi, sapın dışarı fırlamasını önler
●Düşük çalışma torku, uzun servis ömrü
● Akış yönünü gösteren ağır hizmet kolu
●Manuel, elektrikli veya pnömatik aktüatörler mevcuttur
● Yalnızca alttan giriş

Parametre

Temel Sıralama Sayı	Bağlantı Tür ve Boyut	Delik inç (mm)	Özgeçmiş	Boyut, inç. (mm)
Temel Sıralama Sayı	Bağlantı Tür ve Boyut	Delik inç (mm)	Özgeçmiş	A	B	C	D	E	F
-TB-FN2-5-3W	1/8 Dişi NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN4-5-3W	1/4 Dişi NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN6-7-3W	3/8 Dişi NPT	0.19 (4.8)	0.75	3.93 (99.8)	1.97 (49.9)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN8-9-3W	1/2 Dişi NPT	0.19 (4.8)	0.75	4.25 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)

Temel Sipariş verme Sayı	Bağlantı Tür ve Boyut			Delik içinde. (mm)	Özgeçmiş	Boyut, inç. (mm)
Temel Sipariş verme Sayı	Bağlantı Tür ve Boyut			Delik içinde. (mm)	Özgeçmiş	A	B	C	D	E	F
-TBH-FN2-5-3W	1/8	Kadın	NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-FN4-5-3W	1/4	Kadın	NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-FN8-9-3W	1/2	Kadın	NPT	0.19 (4.8)	0.75	4.2 5 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
