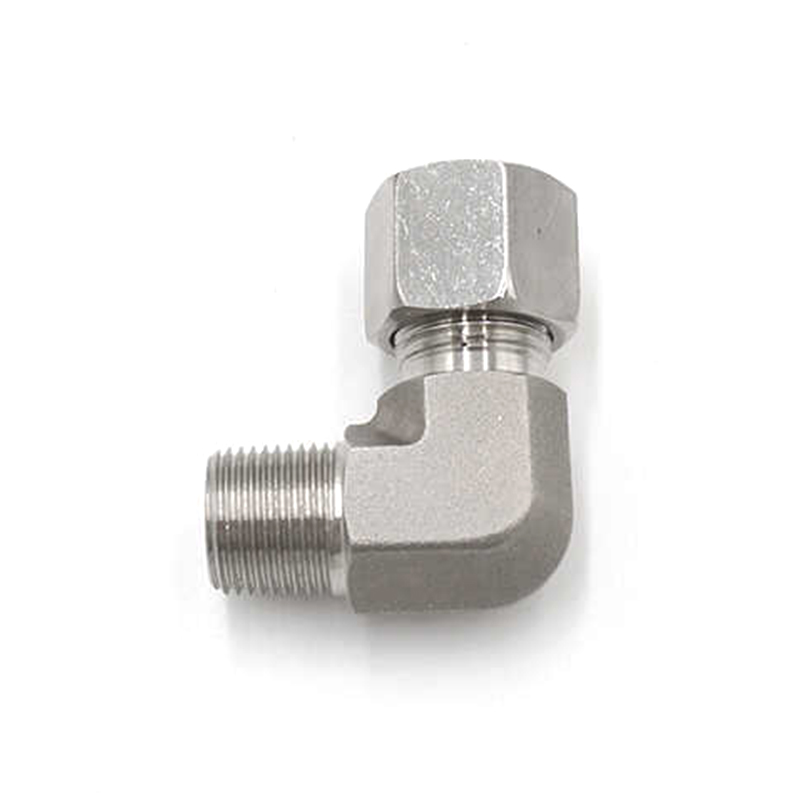

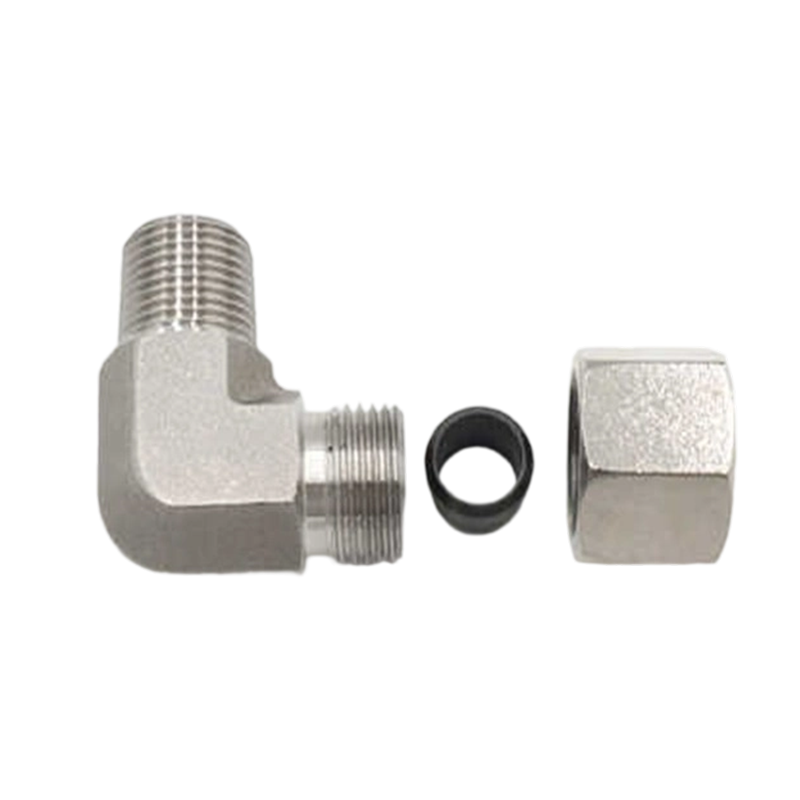

Paslanmaz Çelik Hidrolik Erkek Dirsek Konnektörü

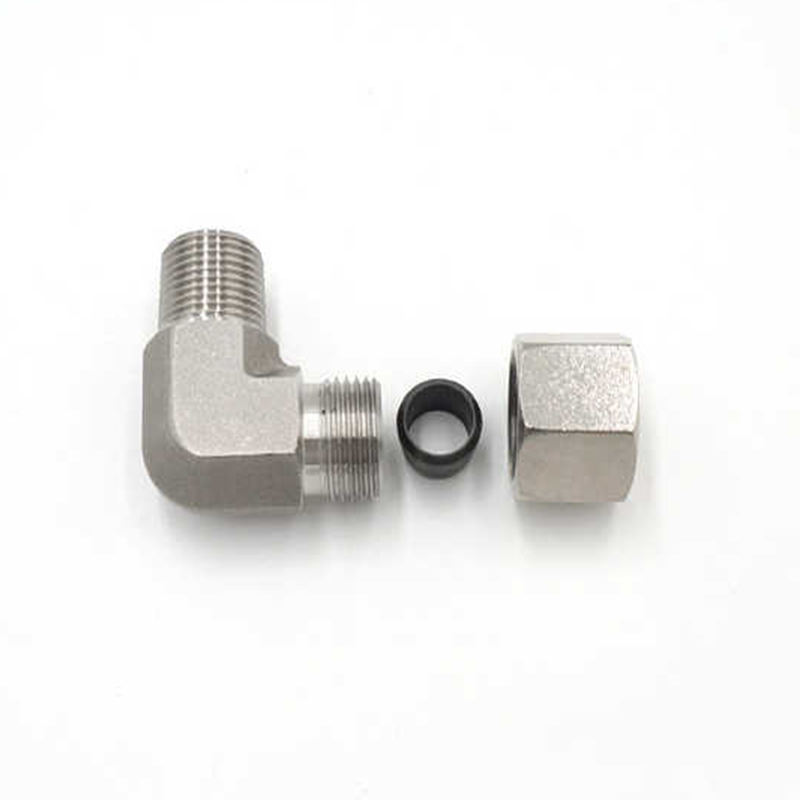

Paslanmaz Çelik Hidrolik Erkek Dirsek Konnektörü, hidrolik boru hattında dönme rolü oynamasını sağlayan harici bir dirsek tasarımını benimser. Dirsek kısmının tasarım açısı, sıvının dirsekten düzgün akışını sağlamak ve sıvının basınç kaybını ve türbülansını en aza indirmek için hidrolik sistemin özel gereksinimlerine göre optimize edilebilir. Son derece olgun ve güvenilir bir bağlantı yöntemi olan tek yüksük tasarımını benimser. Tek yüksüklü yapı boruyu konnektöre bağlar ve sızdırmazlık sağlamak için sıkı bir sıkıştırma kuvveti kullanır. Tek yüksük, borunun ve konektörün temas yüzeyini sıkıştırarak sıkı bir conta oluşturur ve bu da sıvı sızıntısını etkili bir şekilde önleyebilir. Özellikle yüksek basınçlı ve aşındırıcı sıvıların iletimi için uygundur. Geleneksel kaynak veya diğer mekanik bağlantı yöntemleriyle karşılaştırıldığında, tek halkalı bağlantı yönteminin kurulumu kolaydır, zamandan ve emekten tasarruf sağlar ve seri üretime ve hızlı kuruluma uygundur. Metal temas yüzeyindeki basıncın eşit dağılımı nedeniyle, tek yüksüklü konnektör büyük gerilime ve titreşime dayanabilir ve uzun süreli istikrarlı çalışmayı koruyabilir.

Bize Ulaşın

ÖNV: Paslanmaz Çelik Hidrolik Rakor Montajı SONRAKİ: Sonraki makale yok

Tanımlayın
Parametre

Tanımla

Malzeme: Paslanmaz Çelik

Teknik: Dövme

Tür: Birlik

Menşe Yeri: Jiangsu, Çin (Anakara)

Bağlantı: Tek Yüksük

Konu tipi: G, NPT,M iplik, R

Parametre

Erkek Dirsek -BİZ-R
	WE-R Parça HAYIR.	Serisi Çalışma Basınç (bar/psi)	Tüp aşırı doz	G Erkek BSPT iplik	i	I2	I3	L2	S1	S2
	-WE04LLR	LL çok hafif 100 bar 1450ps	4	R1/8 fıçı	9.5	11	17	21	11	10
	-WE06LLR		6	R1/8 fıçı	9.5	9.5	17	21	11	12
	-WE08LLR		8	R1/8 fıçı	9.5	12	20	23	12	14
	-WE10LLR		10	R1/4fıçı	14	13	23	24	14	17
	-WE12LLR		12	R1/4fıçı	14	13	23	25	17	19
	-WE06LR	L ışık 315 bar 4560psi	6	R1/8fıçı	8	12	20	27	12	14
	-WE08LR		8	R1/4fıçı	12	14	26	29	14	17
	-WE10LR		10	R1/4fıçı	12	15	27	30	17	19
	-WE12LR		12	R3/8fıçı	12	17	28	32	19	22
	-WE15LR		15	R1/2fıçı	14	21	34	36	19	27
	-WE18LR		18	R1/2fıçı	17	24	36	40	24	32
	-WE06SR	S Ağır 400 bar 5800psi	6	R1/4fıçı	14	16	26	31	14	17
	-WE08SR		8	R1/4fıçı	12	17	27	32	17	19
	-WE10S		10	R3/8fıçı	12	18	28	34	19	22
	-WE12S		12	R3/8fıçı	12	22	28	38	22	24
	-WE14S		14	R1/2fıçı	14	22	32	30	19	27
	-WE16S		16	R1/2fıçı	17	25	32	43	24	30

Erkek Dirsek -BİZ-M
	WE-M Parça NO.	Serisi Çalışma Basınç (bar/psi)	Tüp aşırı doz	G Erkek metriği iplik	i	I2	I3	L2	S1	S2
	-WE04LLM	LL çok hafif 100 bar 1450psi	4	M8*1 fıçı	9.5	11	17	21	11	10
	-WE06LLM		6	M10*1 fıçı	9.5	9.5	17	21	11	12
	-WE08LLM		8	M10*1 fıçı	9.5	12	20	23	12	14
	-WE06LM	L ışık 315 bar 4560psi	6	M10*1 fıçı	8	12	20	27	12	14
	-WE08LM		8	M12*1.5fıçı	12	14	26	29	14	17
	-WE10LM		10	M14*1.5fıçı	12	15	27	30	17	19
	-WE12LM		12	M16*1.5fıçı	12	17	28	32	19	22
	-WE15LM		15	M18*1.5fıçı	12	21	32	36	19	27
	-WE18LM		18	M22*1.5fıçı	17	24	36	40	24	32
	-WE06SM	S Ağır 400 bar 5800psi	6	M12*1.5fıçı	14	16	26	31	14	17
	-WE08SM		8	M14*1.5fıçı	12	17	27	32	17	19
	-WE10SM		10	M16*1.5fıçı	12	18	28	34	19	22
	-WE12SM		12	M18*1.5fıçı	12	22	28	38	22	24
	-WE14SM		14	M20*1.5fıçı	14	22	32	40	19	27
	-WE16SM		16	M22*1.5fıçı	17	25	32	43	24	30
