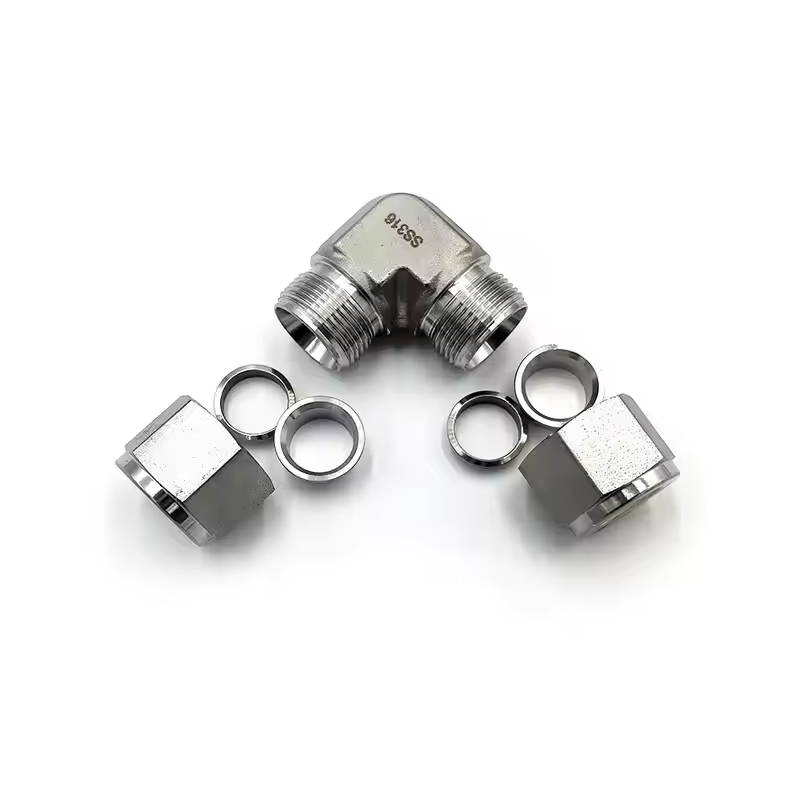

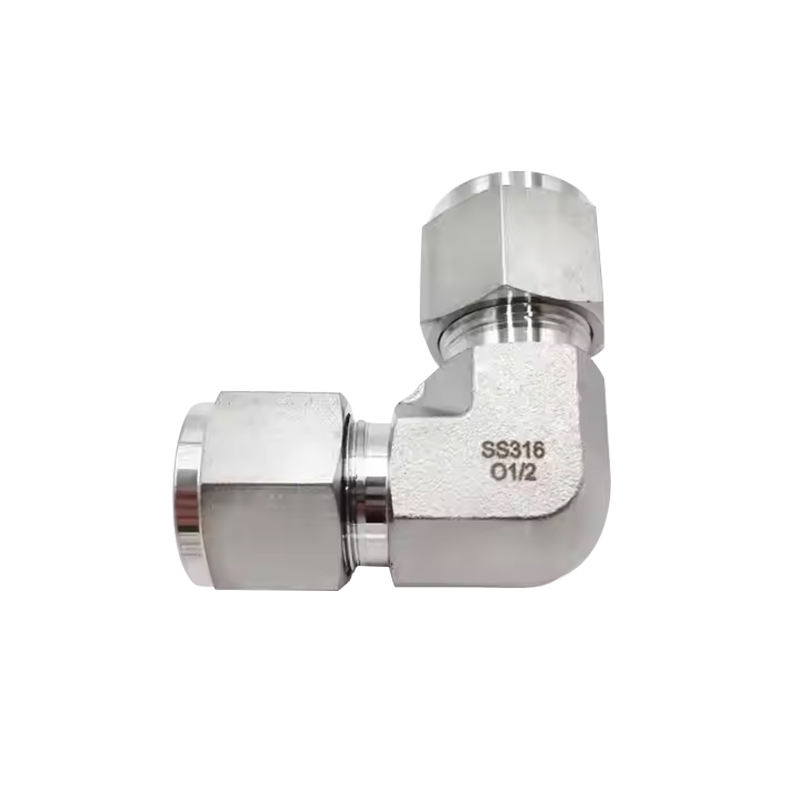

Paslanmaz Çelik Dirsek Rakoru Sıkıştırma Borusu Bağlantı Parçaları

Paslanmaz Çelik Dirsek Birliği Sıkıştırma Boru Bağlantı Parçaları, iki boruyu dik açılarla bağlamak için kullanılan, kesintisiz ve sıkı bir bağlantı sağlayan 90 derecelik bir dirsektir. Bu konfigürasyon, alan kısıtlamalarının veya özel boru düzenlerinin boru sisteminin yönünde değişiklik gerektirdiği uygulamalar için uygundur. Bu bağlantı parçası sabit çaplı bir dirsek olarak tasarlanmıştır, yani aynı çaptaki iki boruyu birbirine bağlayarak sistemdeki akışın sabit ve kesintisiz kalmasını sağlar. Sabit çaplı dirsek tasarımı, aynı boyuttaki iki boru bölümünü bağlarken, tutarlı akış dinamiklerini korurken ve zaman içinde verimsizliklere veya aşınmaya neden olabilecek türbülansı azaltırken özellikle kullanışlıdır. Altıgen şeklinde olduğundan kurulumu ve sıkılması kolaydır. Altıgen şekil, aletler için güvenli bir tutuş sağlayarak bağlantı parçasının kaymadan veya zorluk yaşamadan boru sistemine kolayca takılmasını veya çıkarılmasını sağlar. Altıgen başlık ayrıca bağlantı parçasının hasar görmeden daha yüksek torklara dayanabilmesini sağlar, böylece sistemin genel dayanıklılığının ve güvenilirliğinin artmasına yardımcı olur.

Bize Ulaşın

ÖNCEKİ: Paslanmaz Çelik Tee Birliği Sıkıştırma Boru Bağlantı Parçaları SONRAKİ: Sonraki makale yok

Açıklama
Parametre

Açıklama

Malzeme: Paslanmaz Çelik

Teknik: Dövme

Tür: Dirsek

Menşe Yeri: Jiangsu, Çin (Anakara)

Model numarası: Eşit Dirsek Boru Bağlantısı

Marka adı: SAM-LOK

Bağlantı: Çift Yüksüklü

Şekil: Eşit

Kafa Kodu: Altıgen

malzeme: 304, 316, 304L, 316L vb.

OEM hizmeti: mevcut

yapı: 90 derece dirsek

Parametre

T-Tüp Aşırı doz (içinde)	Temel Sipariş verme Sayı	Boyut,(m) m)
T-Tüp Aşırı doz (içinde)	Temel Sipariş verme Sayı	L	C	D	F	E
1/16	-UE-FT1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
1/8	-UE-FT2	0,88(22,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
3/16	-UE-FT3	1,00(25,4)	0,54(13,7)	0,50(12,7)	0,50(12,7)	0,12(3,0)
1/4	-UE-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
5/16	-UE-FT5	1.13(28.7)	0,64(16,3)	0,63(15,9)	0,56(14,3)	0,25(6,4)
3/8	-UE-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UE-FT8	1,42(36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-UE-FT10	1,50(38,1)	0,96(24,4)	1,00(25,4)	0,94(23,8)	0,5(12,7)
3/4	-UE-FT12	1,57(39,9)	0,96(24,4)	1.13(28.6)	1,06(27,0)	0,62(15,7)
7/8	-UE-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UE-FT16	1,93(49,0)	1.23(31.2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
11/8	-UE-FT18	2.17(55.1)	1.23(31.2)	1,63(41,3)	1,69(42,9)	0,97(24,6)
11/4	-UE-FT20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
11/2	-UE-FT24	3,07(78,0)	1,97(50,0)	2,25(57,2)	2,00(50,8)	1,34(34,0)

T-Tüp Aşırı doz (mm)	Temel Sıralama Sayı	Boyut, mm(inç)
T-Tüp Aşırı doz (mm)	Temel Sıralama Sayı	L	C	D	F	E
3	-UE-MT3	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4(0,09)
4	-UE-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4(0,09)
6	-UE-MT6	27,0(1,06)	15,3(0,60)	14,0(0,55)	12,7(0,50)	4,8(0,19)
8	-UE-MT8	28,8(1,13)	16,2(0,64)	16,0(0,63)	14,3(0,56)	6,4(0,25)
10	-UE-MT10	31,5(1,24)	17,2(0,68)	19,0(0,75)	17,5(0,69)	7,9(0,31)
12	-UE-MT12	36,0(1,42)	22,8(0,90)	22,0(0,87)	20,6(0,81)	9,5(0,37)
14	-UE-MT14	38,0(1,50)	24.4(096)	25,0(0,98)	23,8(0,94)	11,0(0,43)
15	-UE-MT15	38,8(1,53)	24.4(096)	25,0(0,98)	23,8(0,94)	11,9(0,47)
16	-UE-MT16	38,0(1,50)	24.4(096)	25,0(0,98)	23,8(0,94)	12,7(0,50)
18	-UE-MT18	39,8(1,57)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UE-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UE-MT22	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UE-MT25	49,1(1,93)	31,3(1,23)	38,0(1,5)	34,9(1,37)	21.8(086)
28	-UE-MT28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21.8(086)
30	-UE-MT30	69,9(275)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-UE-MT32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-UE-MT38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
