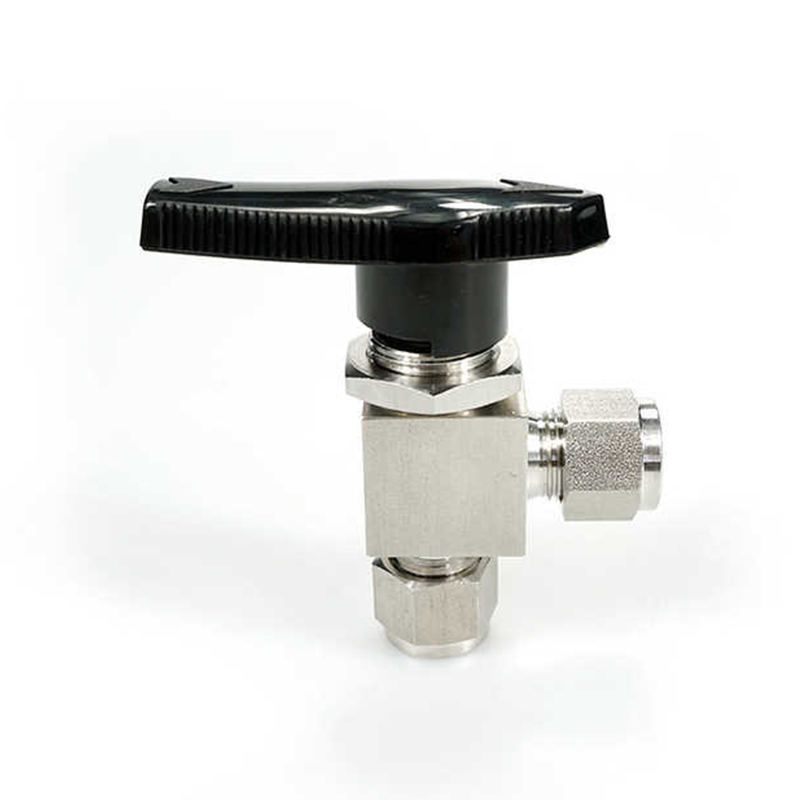

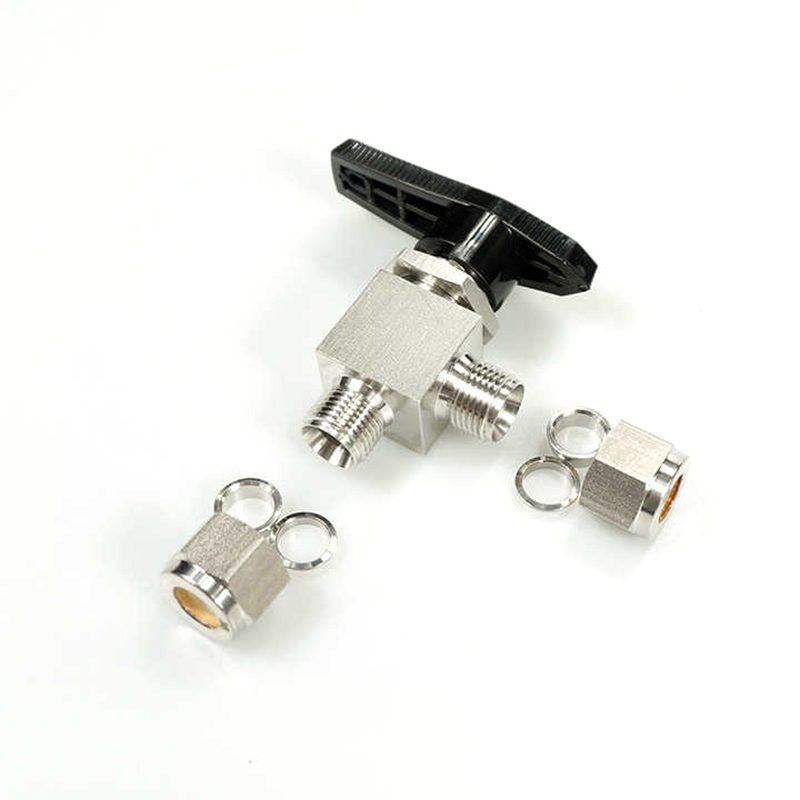

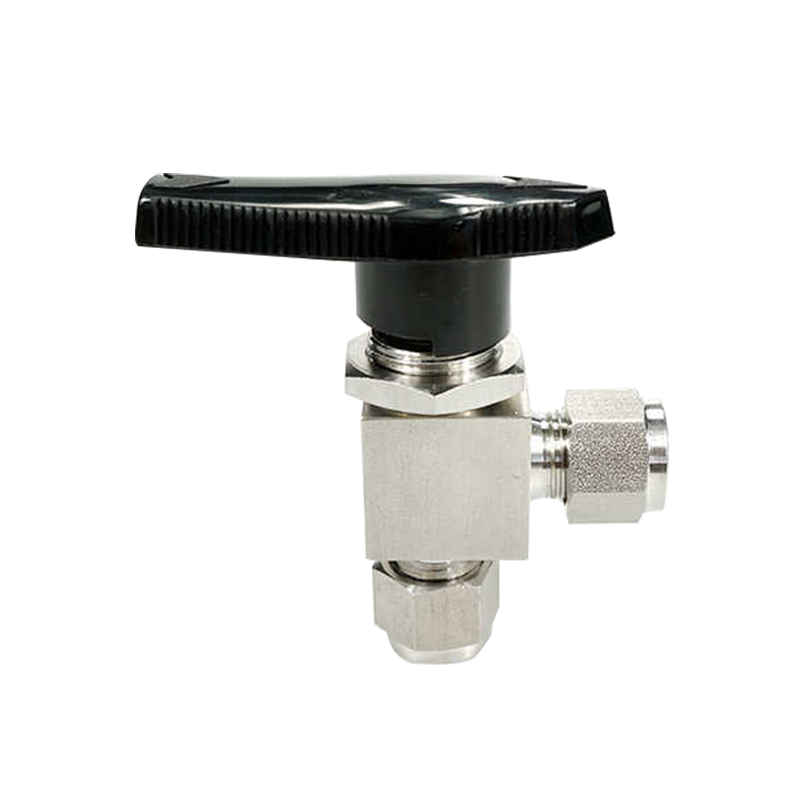

Paslanmaz Çelik Çift Yüksüklü 90 Derece Açılı Küresel Vana

Paslanmaz Çelik Çift Yüksüklü 90 Derece Açılı Küresel Vana, maksimum 3000 PSIG (207 bar) çalışma basıncına dayanacak şekilde tasarlanmıştır ve son derece yüksek basınçlı ortamlarda istikrarlı çalışmayı sağlar. Bu tasarım özellikle yüksek basınçlı boru hatları, sıvı iletimi ve gaz kontrol sistemleri için uygundur. Sızıntı veya arıza olmadan sistem basıncı dalgalanmalarıyla karşılaştığında kararlı akış kontrolünü koruyabilir. Bu küresel vananın benzersiz üst giriş tasarımı, sistemi sökmeden vananın muayene ve onarımına olanak sağlar. Bu yenilikçi tasarım sayesinde kullanıcılar, üretim sürecini kesintiye uğratmadan vananın bakımını yapabilir, bu da ekipmanın arıza süresini büyük ölçüde azaltır. Petrol ve gaz boru hatlarında valf, sıvıların akışını etkili bir şekilde kontrol edebilir ve yüksek basınçlı petrol ve gaz iletim sistemlerinin güvenli çalışmasını sağlayabilir; küresel vana, iletim sırasında sıvının saflığını sağlamak için ölü bölge tasarımına sahiptir ve sterilite, farmasötik üretim ve hassas kontrol gibi uygulamalar için uygundur.

Bize Ulaşın

ÖNCEKİ: Paslanmaz Çelik Çift Yüksüklü Üç Yollu Küresel Vana SONRAKİ: Sonraki makale yok

Açıklama
Parametre

Açıklama

●Çalışma basıncı: 3000 psig'e (207 bar) kadar
●Çalışma sıcaklığı: -65 °F ila 300 °F (-54 °C ila 148 °C)
●1/16 inç'ten başlayan boyutlar. 3/4 inç'e kadar. veya 3 mm ila 18 mm
●Vana tipleri düz, üç yollu ve dik açılıdır.
●Tek parça valf gövdesi ve tek parça bilyalı mil
● Bilye ile valf haznesi arasındaki alan gibi ölü bölge yok
●Üst giriş tasarımı, sistem söküldükten sonra çevrimiçi olarak incelenebilir ve onarılabilir

Parametre

Temel Sıralama Sayı	Bağlantı Tür ve Boyut	Delik inç (mm)	Özgeçmiş		Boyut, inç. (mm)
			Düz	Açı	A	C	D	E	F	H
-OIB-MT3-2	3mm Tüp	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	6mm Tüp	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8mm Tüp	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10mm Tüp	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	12mm Tüp	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	14mm Tüp	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	18mm Tüp	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" Boru	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" Boru	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" Boru	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" Boru	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4” Boru	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
