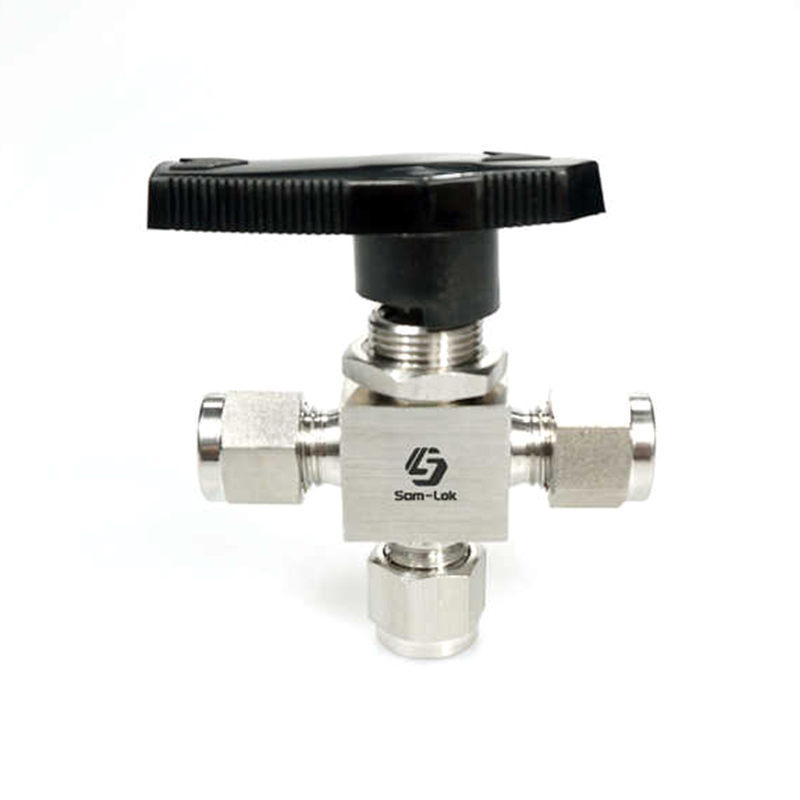

Paslanmaz Çelik Çift Yüksüklü Üç Yollu Küresel Vana

Paslanmaz Çelik Çift Yüksüklü Üç Yollu Küresel Vana, farklı boru boyutlarının ihtiyaçlarını karşılamak için 1/16 inç ila 3/4 inç (veya 3 mm ila 18 mm) arasında çeşitli boyutlarda mevcuttur. Boyut aralığı, mikro akış kontrolünden büyük akış kontrolüne kadar uygulamaları içerir. Sınırlı alan veya küçük akış gereksinimleri olan uygulamalar için daha küçük boyut çok uygundur; yüksek akış ve yüksek basınca sahip karmaşık sistemlerde ise vananın daha büyük boyutu, akışın engellenmemesini ve sistemin verimli çalışmasının garanti edilmesini sağlayabilir. Geleneksel vana tasarımlarında çok bileşenli bağlantılardan dolayı oluşabilecek sızıntı veya arıza problemlerini önlemek için entegre vana gövdesi ve entegre bilyeli mil tasarımını benimser. Valf gövdesi ile bilyeli milin entegre tasarımı, valfin genel gücünü ve dayanıklılığını artırırken aynı zamanda kurulum hatalarından veya gevşek bileşenlerden kaynaklanan potansiyel arızaları da azaltır.

Bize Ulaşın

ÖNCEKİ: Paslanmaz Çelik Hidrolik Muylu Dişi Dişli Küresel Vana SONRAKİ: Sonraki makale yok

Açıklama
Parametre

Açıklama

●Çalışma basıncı: 3000 psig'e (207 bar) kadar
●Çalışma sıcaklığı: -65 °F ila 300 °F (-54 °C ila 148 °C)
●1/16 inç'ten başlayan boyutlar. 3/4 inç'e kadar. veya 3 mm ila 18 mm
●Vana tipleri düz, üç yollu ve dik açılıdır.

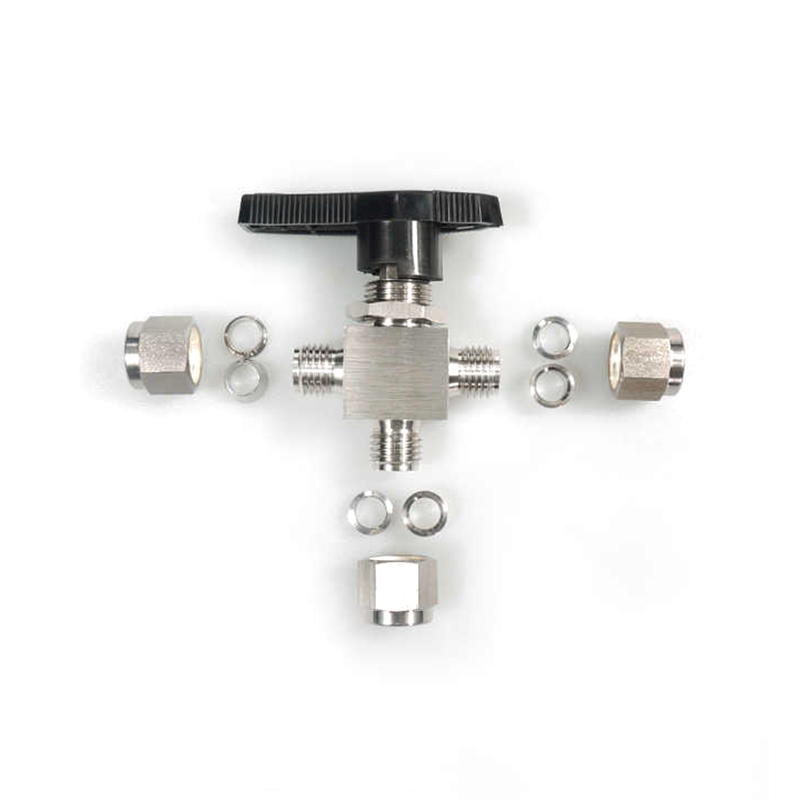

●Tek parça valf gövdesi ve tek parça bilyalı mil
● Bilye ile valf haznesi arasındaki alan gibi ölü bölge yok
●Üst giriş tasarımı, sistem söküldükten sonra çevrimiçi olarak incelenebilir ve onarılabilir

Parametre

Temel Sıralama Sayı	Bağlantı Tür ve Boyut	Delik inç (mm)	Özgeçmiş		Boyut, inç. (mm)
			Düz	Açı	A	C	D	E	F	H
-OIB-MT3-2	3mm Tüp	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	6mm Tüp	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8mm Tüp	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10mm Tüp	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	12mm Tüp	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	14mm Tüp	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	18mm Tüp	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" Boru	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" Boru	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" Boru	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" Boru	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4” Boru	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
