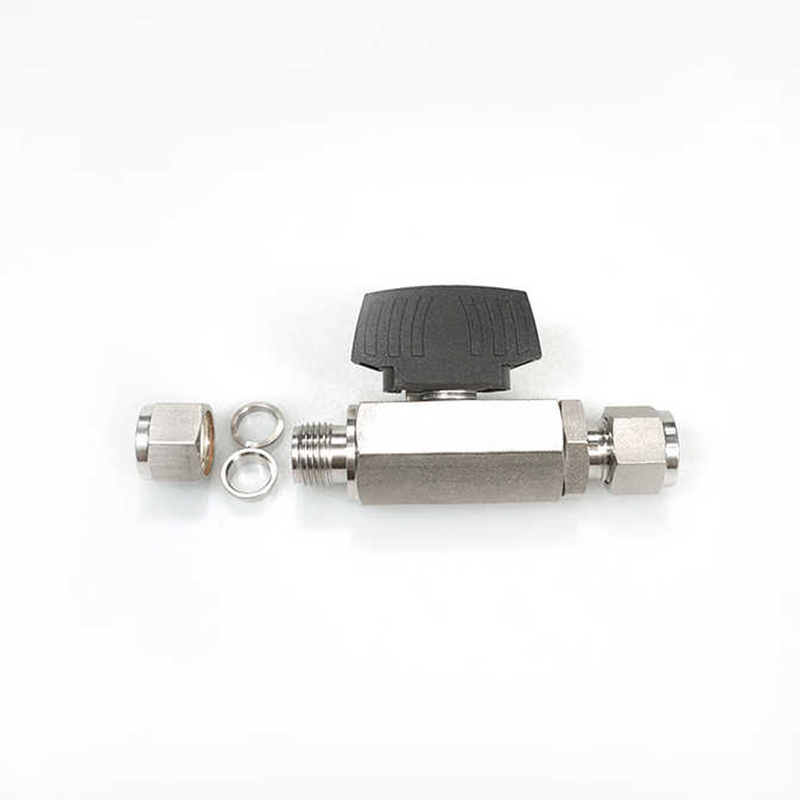

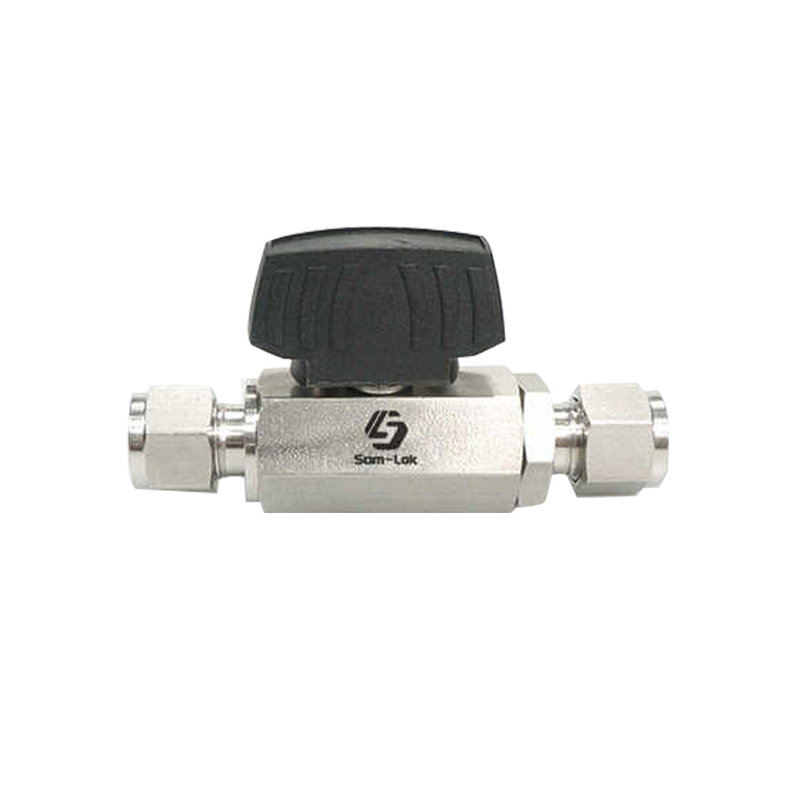

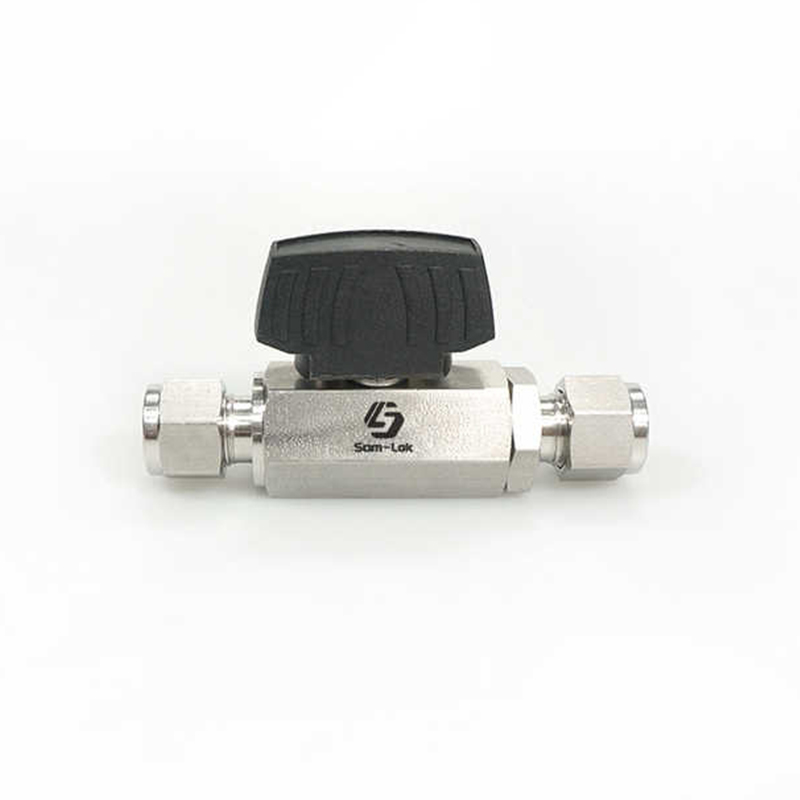

Paslanmaz Çelik İki Parçalı Çift Yüksüklü Altıgen Küresel Vana

Paslanmaz Çelik İki Parçalı Çift Yüksüklü Altıgen Küresel Vana, iki parçalı bir tasarımı benimser ve vananın yüksek sızdırmazlığını, korozyon direncini ve uzun vadeli stabilitesini sağlamak için çift kelepçeli bağlantı sistemi ile donatılmıştır. Entegre bir valf gövdesi ve entegre bir bilyalı mil yapısını benimser. Bu tasarım, vananın mekanik mukavemetini arttırmak ve sızıntı riskini azaltmakla kalmaz, aynı zamanda vananın uzun vadeli stabilitesini ve sızdırmazlığını da sağlar. Entegre bilyeli mil tasarımı, geleneksel vanalarda çoklu bağlantı nedeniyle oluşabilecek sızıntı problemini ortadan kaldırarak vanayı özellikle uzun süreli yüksek basınçlı ve yüksek korozif ortamlarda güvenilir kılar. Küresel vana yenilikçi bir ölü bölge tasarımına sahiptir, özellikle bilye ile vana boşluğu arasındaki alanda ölü bölge yoktur. Bu tasarım, sıvı veya gazın valf boşluğunda tutulmasını önleyerek kirlenme, tortu veya korozyon riskini azaltır ve sıvının saflığını ve sistemin verimli çalışmasını sağlar.

Bize Ulaşın

ÖNCEKİ: Paslanmaz Çelik Çift Yüksüklü 90 Derece Açılı Küresel Vana SONRAKİ: Sonraki makale yok

Açıklama
Parametre

Açıklama

●Çalışma basıncı: 3000 psig'e (207 bar) kadar
●Çalışma sıcaklığı: -65 °F ila 300 °F (-54 °C ila 148 °C)
●1/16 inç'ten başlayan boyutlar. 3/4 inç'e kadar. veya 3 mm ila 18 mm
●Vana tipleri düz, üç yollu ve dik açılıdır.
●Tek parça valf gövdesi ve tek parça bilyalı mil
● Bilye ile valf haznesi arasındaki alan gibi ölü bölge yok
●Üst giriş tasarımı, sistem kaldırıldıktan sonra çevrimiçi olarak incelenebilir ve onarılabilir

Parametre

Temel Sıralama Sayı	Bağlantı Türü ve Boyutu		Delik inç (mm)	Özgeçmiş	Boyut, inç. (mm)
Temel Sıralama Sayı	Bağlantı Türü ve Boyutu		Delik inç (mm)	Özgeçmiş	A	B	C	D	W
-HBB-MT6-5	6 mm	Tüp	0.19 (4.8)	1.25	2.57 (65.2)	1.50 (38.1)	2.36 (60.0)	1.18 (30.0)	0.75 (19.1)
-HBB-MT8-5	8 mm	Tüp	0.19 (4.8)	1.25	2.63 (66.8)	1.53 (38.8)	2.36 (60.0)	1.18 (30.0)	0.75 (19.1)
-HBB-MT10-7	10 mm	Tüp	0.28 (7.1)	2.50	2.87 (72.9)	1.68 (42.7)	2.36 (60.0)	1.18 (30.0)	0.87 (22.2)
-HBB-MT12-9	12 mm	Tüp	0.35 (8.9)	6.25	3.15 (80.0)	1.83 (46.5)	3.15 (80.0)	1.54 (39.0)	0.87 (22.2)
-HBB-MT14-9	14 mm	Tüp	0.35 (8.9)	6.25	3.24 (82.2)	1.87 (47.5)	3.15 (80.0)	1.54 (39.0)	0.87 (22.2)
-HBB-MT16-12	16 mm	Tüp	0.47 (12.0)	12.65	3.50 (88.9)	2.00 (50.8)	3.94 (100.0)	2.03 (50.7)	1.26 (32.0)
-HBB-MT18-12	18 mm	Tüp	0.47 (12.0)	12.65	3.50 (88.9)	2.00 (50.8)	3.94 (100.0)	2.03 (50.7)	1.26 (32.0)
-HBB-MT22-16	22 mm	Tüp	0.63 (16.0)	17.35	3.96 (100.6)	2.24 (57.1)	3.94 (100.0)	2.15 (54.8)	1.50 (38.1)
-HBB-MT25-16	25mm	Tüp	0.63 (16.0)	17.35	4.31 (109.5)	2.42 (61.5)	3.94 (100.0)	2.15 (54.8)	1.50 (38.1)
